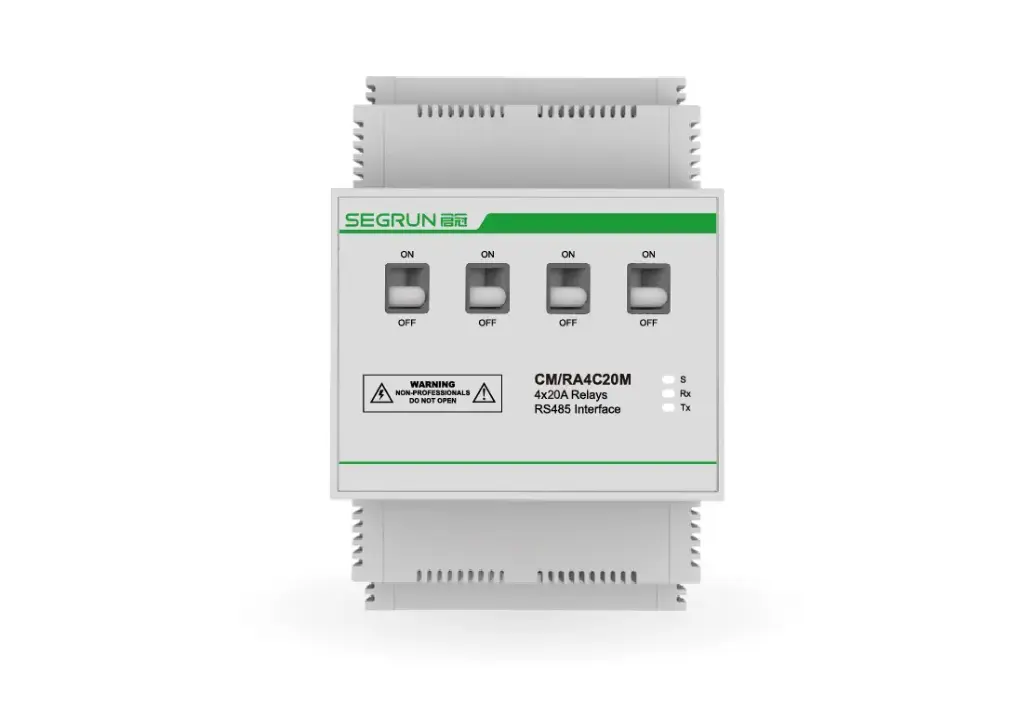

CM.RA4C20.1四路20A开关执行器

4路开关执行模块

PiBus 4路10/20A 开关执行模块为DIN轨道安装，适用于对阻性、感性和荧光灯负载进行开关制。

该模块具有学习模式，可进行本地或远程开/关控制，带有回路状态、PiBus 网络和调光器工作状态指示器。

通过一个特殊的机械闭锁开关进行负载控制，可以不受PiBus 通信的影响对模块进行本地手动控制。每个继电器的额定电流都是 10/20A，并与电阻、电感、白炽灯和荧光灯负载兼容。

4路10/20A电子开关模块有无源和有源两种类型，最多可以向 PiBus 网络提供 200mA的电流。

产品型号 描述

CM/RA4C20.1 四路20A开关执行模块，手动开关

CM/RA4C20.2 四路20A开关执行模块，手动开关,电流检测

CM/RA4C10.2 四路10A开关执行模块

产品特点

• 双电源供电
• 支持MODBUS-RTU通讯
• 支持标准MODBUS-RTU通讯
• 提供4路10/20A开关输出通道
• 提供4路手动开关
• 可通过学习模式或者使用 PiBus 工具包软件编程
• 编程变量存储在非易失性存储器中，如果 PiBus 系统断电，仍然会保留
• 不受 PiBus 通信影响进行本地和远程开关控制
• 可以不受 PiBus 通信影响进行手动控制
• 可根据需求设定启动序列
• 可使用 PiBus 工具包软件设定逻辑状态（与/或/非）
• 带有机械闭锁电子开关，在 PiBus 通信信息丢失的情况下可以保持状态
• 标准DIN 轨道安装
• 标准配电箱安装

技术规格

• 输入电压 220VAC,50Hz
• Pi-Bus电源电压 12VDC
• 每通道额定负载 10/20A
• 触点类型 无电压，常开，磁闭锁
• 手动开关 4路
• 开关操作 大于60000次
• 浪涌电流 120A（20毫秒）
• 兼容负载 阻性、感性，白炽灯、荧光灯
• PiBus单网络最
• 大单元 1024
• LED指示 运行状态，通讯状态，故障
• 时钟 网络时钟或内部时钟
• 负载连接 2×1.5mm2 或 1×2.5mm2
• 通讯连接 2 × RJ11(6P6C)
• 操作温度范围 0～50℃
• 操作湿度范围 10～90%RH不结露
• 尺寸 94mm x 128mm x 61mm
